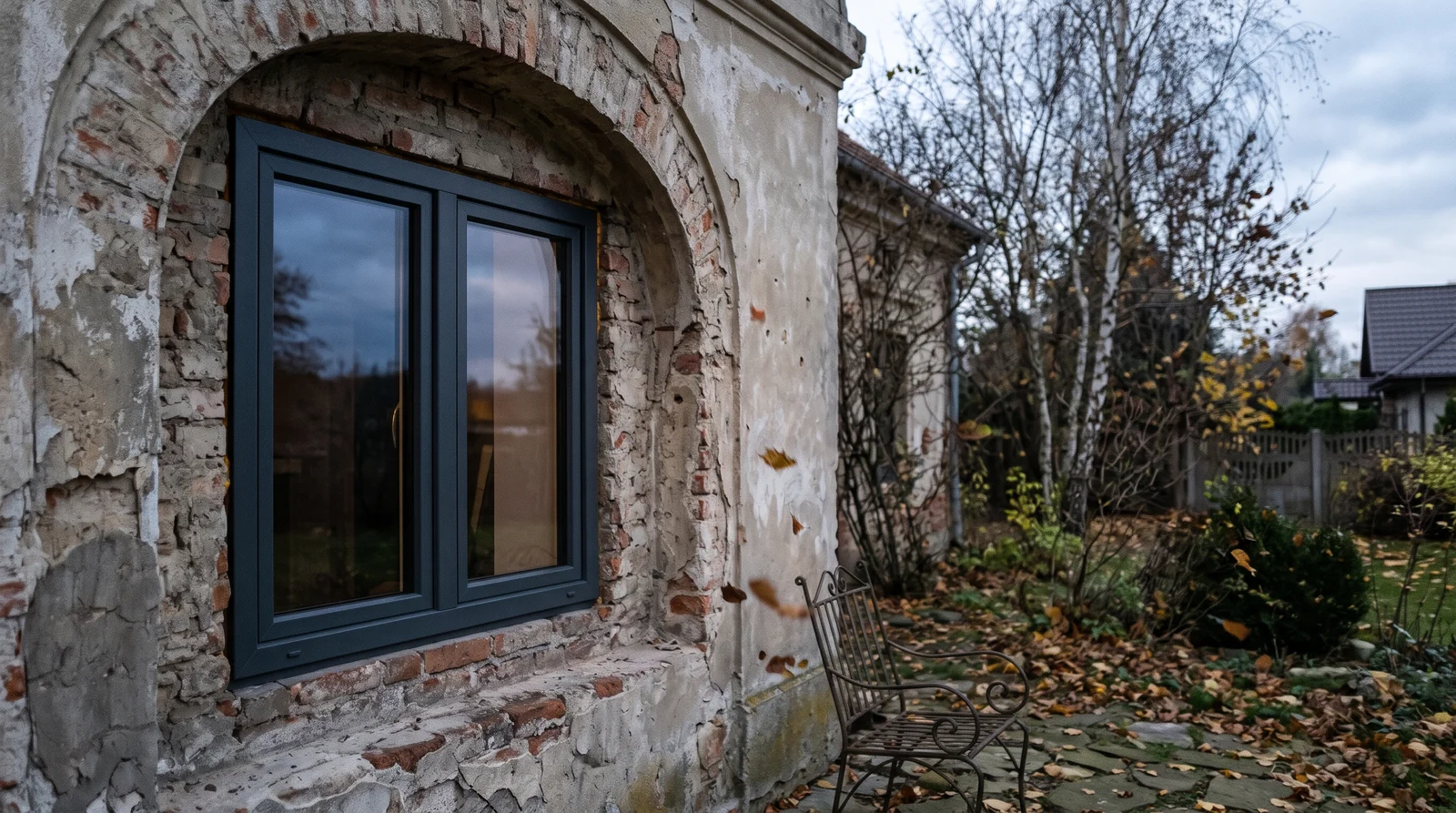

Wymiana okien w zabytku bez mostków termicznych i pleśni

Pleśń przy ościeżach po wymianie okien w starej kamienicy albo dworku to scenariusz, którego boi się chyba każdy właściciel takiego budynku. Samo okno rzadko o tym przesądza. Nowa stolarka może mieć świetne parametry, a mimo to po pierwszej zimie w narożniku wnęki pojawi się ciemny nalot. Przyczyna leży gdzie indziej. Budynek ma gruby, często zawilgocony mur, nie ma izolacji poziomej, a wentylacja grawitacyjna przez dekady działała dzięki nieszczelnym oknom. W takich warunkach każda zmiana szczelności przesuwa równowagę cieplno-wilgotnościową całego pomieszczenia.

Gra toczy się o wysoką stawkę, i to z dwóch powodów. W obiekcie objętym ochroną nie wolno dowolnie zmieniać proporcji, podziałów i materiału stolarki, więc pole manewru jest dużo węższe niż w domu z lat dziewięćdziesiątych. Drugi powód jest mniej oczywisty: błąd wykonawczy w historycznym murze wychodzi na jaw dopiero w sezonie grzewczym. Wtedy zawilgocony tynk, łuszcząca się farba i zagrzybione ościeże wymagają już kosztownej naprawy. Poniżej odpowiadamy na siedem pytań, które najczęściej padają przed zamówieniem nowych okien do takiego budynku.

Czy wymiana okien w zabytku to zawsze lepszy wybór niż renowacja?

Nie zawsze. Dla konserwatora najcenniejszy w zabytku jest autentyzm substancji, czyli pierwotny wygląd razem z oryginalnymi materiałami i technologią wykonania. Jeśli stara stolarka przetrwała w dobrym stanie, konserwator najpewniej będzie oczekiwał jej naprawy, a nie wymiany. Każde okno ocenia się osobno, bo w jednym budynku obok skrzydeł nadających się do odnowienia potrafią być ramy tak przegniłe, że nie ma już czego ratować.

Renowacja istniejącej stolarki

Renowacja to naprawa ram, uzupełnienie ubytków, odnowienie powłok i regulacja okuć, czasem też montaż uszczelek. Forma historyczna zostaje nietknięta.

Wpływ renowacji na szczelność zależy od zakresu prac. Sama naprawa ram i odnowienie powłok zmieniają niewiele, ale regulacja okuć i montaż nowych uszczelek potrafią wyraźnie ograniczyć dotychczasowy przepływ powietrza przez okno. Dlatego także po montażu uszczelek trzeba zapewnić nawiew i sprawdzić, czy wentylacja w pomieszczeniu działa sprawnie.

Wymiana samych szyb

Wstawienie cienkiego szkła izolacyjnego w zabytkowe skrzydło kusi, bo rama zostaje na swoim miejscu. Haczyk tkwi w ciężarze. Pakiet zespolony waży więcej niż pojedyncza tafla, więc bez sprawdzenia wrębów, ramy i zawiasów łatwo przeciążyć skrzydło, które z czasem zacznie opadać i ocierać o ościeżnicę. Szkło dobiera się też pod kątem barwy, odbicia światła, grubości i widoczności powłok. Elewacja z lustrzanymi taflami traci historyczny charakter szybciej, niż się wydaje.

Drugie skrzydło od wewnątrz

Coraz częściej stosuje się rozwiązanie mieszane: historyczna rama zostaje od strony ulicy, a od wnętrza dochodzi drugie skrzydło, które poprawia izolacyjność. Elewacja się nie zmienia, co w rozmowie z konserwatorem bywa najmocniejszym argumentem. Trzeba tylko pilnować, żeby skrzydło wewnętrzne było szczelniejsze od zewnętrznego. Przy odwrotnym układzie wilgotne powietrze z pokoju wnika w przestrzeń między skrzydłami i skrapla się na zimnej, starej szybie.

Całkowita wymiana okna

Pełna wymiana najbardziej poprawia parametry, ale niesie też największe ryzyko, bo nowe okno jest znacznie szczelniejsze od starego. Jeśli w pomieszczeniu nie zaplanowano nawiewu, wilgoć z gotowania, prania i oddychania przestaje uciekać przez nieszczelności. Osiada wtedy na najzimniejszych powierzchniach, czyli zwykle na ościeżach, przy nadprożu i w narożnikach za meblami.

Każdy z czterech wariantów ma inny bilans cieplny i wilgotnościowy.

Od czego zacząć: od konserwatora, audytu czy pomiaru otworów?

Status ochrony i uzgodnienia

Od ustalenia statusu ochrony. Budynek wpisany do rejestru zabytków, ujęty w gminnej ewidencji albo położony w obszarze ochrony konserwatorskiej może podlegać różnym procedurom. Prace na elewacji mogą wymagać zgłoszenia lub pozwolenia na budowę, zależnie od zakresu robót, lokalizacji i wpływu na wygląd obiektu. Konserwator może zakwestionować materiał, kolor, podział kwater, sposób otwierania, a nawet profil opaski. Kto zamawia stolarkę przed uzgodnieniami, zwykle kończy z oknami odstawionymi do magazynu. Formalności przy wymianie stolarki opisuje osobny poradnik O przepisach dotyczących wymiany okien i drzwi.

Inwentaryzacja okien

Drugi krok to inwentaryzacja każdego okna: wymiary, profile, podziały, okucia, stan powłok, ślady zawilgocenia i uszkodzenia, a przy cennych elementach także rysunki przekrojów, opasek i parapetów oraz zdjęcia elewacji i wnętrza. Szerokość i wysokość to za mało. Mierzy się głębokość ościeża, piony, poziomy i przekątne, do tego ocenia się stan muru, bo w stuletnim budynku otwory rzadko są idealnie prostokątne.

Diagnostyka energetyczna i wilgotnościowa

Trzeci element to diagnostyka energetyczna i wilgotnościowa. Termomodernizację budynku zabytkowego powinno się opierać na audycie energetycznym i badaniu termowizyjnym. Ściany zewnętrzne odpowiadają tylko za część strat ciepła, a jaką dokładnie, pokaże dopiero audyt konkretnego obiektu. Którędy jeszcze ucieka ciepło z takiego budynku? Przez wentylację, mało sprawne ogrzewanie, stolarkę, dach i stropy. Termowizja przy odpowiedniej różnicy temperatur pokazuje, gdzie już dziś tworzą się zimne strefy. Pomiar wilgotności muru wyjaśnia z kolei, czy winowajcą nie jest podciąganie kapilarne, nieszczelne rynny albo brak izolacji poziomej fundamentów.

Ten ostatni punkt najczęściej się pomija.

Ocieplenie lub uszczelnienie zawilgoconej, zasolonej czy porażonej biologicznie ściany bez naprawy izolacji przeciwwilgociowej i bez zwiększenia wymiany powietrza może zamiast oszczędności przynieść głęboką degradację muru. Nowe okno nie osuszy mokrej ściany. Najpierw usuwa się źródło wody, czyli naprawia odprowadzenie deszczówki i izolację fundamentów, a stolarką zajmuje się dopiero potem.

Kolejność prac waży tu więcej niż wybór profilu.

Gdzie powstają mostki termiczne przy oknach w starym murze?

Współczynnik Uw opisuje straty ciepła przez szybę, ramę i ich połączenie, a liczy się go według normy PN-EN ISO 10077-1. Na obwodzie okna sprawa wygląda zupełnie inaczej. Straty wzdłuż styku ramy z murem opisuje liniowy współczynnik przenikania ciepła Ψ, którego Uw w ogóle nie obejmuje. Dlatego okno o znakomitych parametrach katalogowych da się osadzić tak, że ościeże wokół niego będzie zimniejsze niż przy starej stolarce.

W historycznych murach mostki termiczne przy oknach mają kilka powtarzalnych źródeł. Najczęściej zawodzi sposób osadzenia ramy, a nie sama rama, więc o temperaturze ościeża w większym stopniu decydują wykonawca i projektant detalu niż katalogowe parametry profilu. Najczęstsze źródła mostków to:

• okno osadzone zbyt blisko zewnętrznej lub wewnętrznej krawędzi muru,
• przerwana izolacja ościeża i pustki w szczelinie montażowej,
• nadmiar zaprawy zamiast materiału izolacyjnego w szczelinie,
• stalowe kotwy, konsole i parapety przechodzące przez strefę izolacji,
• nieciągłe uszczelnienie, nawet na bardzo krótkim odcinku.

Położenie okna w grubym murze i węgarek

W domu jednorodzinnym ocieplonym od zewnątrz reguła jest prosta: okno przesuwa się bliżej warstwy izolacji. W zabytku tak łatwo nie ma. Mur jest zwykle pełny, ceglany lub kamienny, z węgarkiem, czyli występem muru od strony zewnętrznej, o który historycznie opierała się ościeżnica. Docieplenie elewacji najczęściej odpada, bo przesłoniłoby gzymsy i opaski oraz zmieniło głębokość osadzenia stolarki i proporcje ściany względem cokołu i gzymsu podokapowego. Przesunięcie okna do lica zewnętrznego mogłoby poprawić geometrię cieplną, tylko że zniszczyłoby wygląd elewacji.

Położenie ramy ustala się więc indywidualnie, na podstawie przebiegu izolacji, geometrii ościeża i możliwości zachowania detalu. Uniwersalnej głębokości nie ma. Dla typowego, powtarzalnego detalu wystarczy analiza dwuwymiarowa. Przy nietypowych połączeniach, łukowych nadprożach i złożonej geometrii bezpieczniejsze są obliczenia numeryczne według PN-EN ISO 10211, bo uproszczone metody z PN-EN ISO 14683 nie zawsze oddają nieregularny kształt starego muru. Analiza powinna objąć kilka wariantów: położenie okna, grubość izolacji ościeża, rodzaj parapetu i wykończenie.

Izolacja ościeży przy dociepleniu od wewnątrz

Docieplenie od wewnątrz bywa jedyną opcją, którą konserwator zaakceptuje, ale ma swoją pułapkę. Ościeże, którego nie obejmie izolacja, zostaje zimne, dlatego materiał izolacyjny wywija się na boki wnęki aż do ramy okna. Cały układ sprawdza się też pod kątem kondensacji międzywarstwowej, czyli wykraplania się pary wodnej wewnątrz przegrody, za warstwą izolacji. Tam nikt jej nie zauważy, dopóki nie pojawią się zacieki.

Ściana odcięta od ciepła z pokoju robi się zimniejsza, więc każda szczelina w izolacji szybciej ściąga wilgoć.

Dlaczego pojawia się pleśń po wymianie okien i jak przewidzieć to ryzyko?

Pleśń po wymianie okien to najczęściej skutek zawilgocenia zbyt zimnej powierzchni. Czy woda się wykropli, zależy od czterech wielkości: temperatury powierzchni wewnętrznej, temperatury powietrza, jego wilgotności względnej i intensywności wentylacji. Sama wilgotność powietrza w pokoju nie wyznacza więc progu kondensacji, bo równie ważna jest temperatura powierzchni. Przy chłodnym ościeżu wilgotność względna tuż przy tynku jest znacznie wyższa niż na środku pomieszczenia. Grzyb potrzebuje wilgoci, ale niekoniecznie kropel: pleśń może rozwijać się przy wysokiej wilgotności przy powierzchni, zanim na tynku pojawi się widoczna woda.

Żeby zrobiło się groźnie, temperatura ościeża wcale nie musi spaść poniżej zera. Wystarczy, że zbliży się do punktu rosy, a pleśni wystarcza nawet mniej. Projektant sprawdza więc, czy powierzchnia przy oknie w typowych warunkach mieszkaniowych pozostaje z wyraźnym zapasem powyżej tej granicy. Na samym Uw całego okna analizy nie kończy.

Czym jest czynnik temperaturowy fRsi?

Do porównywania detali służy bezwymiarowy czynnik temperaturowy powierzchni wewnętrznej fRsi. To stosunek dwóch różnic: różnicy między temperaturą powierzchni wewnętrznej a temperaturą zewnętrzną oraz różnicy między temperaturą powietrza wewnątrz i na zewnątrz. Im bliżej jedności, tym lepiej. Wartość dla najzimniejszego punktu ościeża mówi, czy detal ma zapas, czy balansuje na granicy ryzyka. Wymagane minimum sprawdza się w obowiązujących Warunkach Technicznych, a sam czynnik wyznacza metodą z PN-EN ISO 10211, która opisuje temperatury powierzchni w mostkach cieplnych.

Gdzie słaby detal zdradzi się najszybciej? Zwykle w ogrzewanej kuchni kamienicy. Wilgotność rośnie tam po każdym gotowaniu, a chłodny narożnik ościeża za zasłoną jako pierwszy zbiera parę z powietrza. Jeśli zasłona sięga podłogi i odcina ciepło z grzejnika, powierzchnia wychładza się jeszcze bardziej. Potem przychodzą szare plamy.

Najbardziej narażone miejsca

Zagrzybienie zaczyna się zazwyczaj w tych samych punktach: w narożnikach ościeży, w strefie przy parapecie, na połączeniu z nadprożem, za długimi zasłonami i na fragmentach ściany za szafami ustawionymi blisko zimnej przegrody. Wszędzie tam powietrze słabo krąży, a temperatura jest niska. Skąd bierze się woda na szybach i ościeżach i jak na co dzień ograniczać wilgoć, wyjaśnia poradnik O tym, dlaczego szyby parują i jak temu zapobiec.

Wentylacja po uszczelnieniu budynku

Stare, nieszczelne okna przez lata działały jak niekontrolowany nawiew. Kondensacji sprzyjają zarówno nadmierna wilgotność i niedostateczna wentylacja, jak i niska temperatura powierzchni wynikająca z mostków cieplnych lub niedogrzania. Po wymianie stolarki wentylacja grawitacyjna traci dopływ świeżego powietrza, ciąg w kanałach słabnie, a para wodna zostaje w pomieszczeniu. Jak dać jej drogę ucieczki? Pomagają nawiewniki okienne lub ścienne, drożne kanały wentylacyjne i regularne wietrzenie, a higrometr pokaże, czy wilgotność mieści się w zalecanym zakresie około 40-60%.

Szczelne okno bez nawiewu to zaproszenie dla pleśni.

Jak powinien wyglądać montaż okien w zabytkach warstwa po warstwie?

Montaż okien w zabytkach opiera się na tej samej zasadzie co ciepły montaż w nowym domu: szczelniej od wewnątrz niż od zewnątrz. Różnica tkwi w podłożu. Zamiast równego bloczka jest nierówna cegła albo kamień, stare tynki wapienne i nadproża o nieznanej nośności. Każdy materiał uszczelniający dobiera się więc do rzeczywistej, często zmiennej szerokości szczeliny.

Przykładowy przekrój warstw

Prawidłowe połączenie okna z historycznym murem tworzą trzy warstwy, każda z innym zadaniem, i ich kolejność ma znaczenie. Układ od wnętrza w stronę elewacji wygląda tak jak poniżej. W każdym budynku powinien być narysowany w projekcie, zanim ekipa zacznie demontować starą stolarkę:

• Warstwa wewnętrzna: taśma paroszczelna lub inny materiał systemowy, który zatrzymuje wilgotne powietrze z pomieszczenia przed szczeliną montażową.
• Warstwa środkowa: izolacja cieplna, czyli pianka, taśma rozprężna albo inny materiał systemowy dopasowany do geometrii szczeliny, bez pustek i przerw.
• Warstwa zewnętrzna: taśma paroprzepuszczalna lub uszczelnienie chroniące przed deszczem i wiatrem, które pozwala połączeniu wysychać na zewnątrz.

Pianka poliuretanowa nie jest samodzielnym, kompletnym uszczelnieniem. Bez osłony z obu stron niszczeje pod wpływem wilgoci i promieniowania UV, a zdegradowana szczelina staje się dokładnie tym zimnym punktem, któremu miała zapobiec. Taśmy rozprężne dobrze znoszą nierówne mury, pod warunkiem że ich zakres pracy odpowiada faktycznej szerokości szczeliny. Zbyt mocno ściśnięte albo zbyt luźne nie uszczelnią połączenia.

Mocowanie w starym murze

Kotwy, dyble i wkręty rozmieszcza się zgodnie z wytycznymi systemu, a ciężar okna przenosi się także przez odpowiednio zaprojektowane podparcie ramy, tak żeby całe połączenie bezpiecznie przejmowało ciężar skrzydeł, parcie wiatru i obciążenia od użytkowania. Stary mur bywa kruchy. Przed doborem mocowania sprawdza się nośność podłoża, stan cegły i ugięcie nadproża. Stalowe elementy przechodzące przez strefę izolacji projektuje się tak, żeby ograniczyć mostki termiczne przy zachowaniu wymaganej nośności i zgodności z projektem mocowania. Samo odizolowanie kotwy czy konsoli nie usuwa automatycznie mostka, dlatego ich wpływ uwzględnia się w analizie detalu.

Okno próbne przed realizacją całości

Zanim zamówi się stolarkę do całego budynku, opłaca się wykonać jedno okno wzorcowe i obejrzeć je o różnych porach dnia, przy różnym oświetleniu elewacji. Widać wtedy wygląd od ulicy, działanie okuć, szczelność i temperatury powierzchni ościeża w realnych warunkach, a konserwator ocenia efekt na żywo, nie na rysunku. Jeśli coś wymaga korekty, poprawia się jeden detal, a nie trzydzieści otworów na czterech kondygnacjach – a to już zupełnie inny rachunek.

Błędy wykonawcze, które kończą się zagrzybieniem

Wiele problemów po wymianie okien w starych budynkach wynika z kilku powtarzalnych pomyłek, popełnianych w pośpiechu albo z przyzwyczajenia do pracy w nowych domach. Każda z nich wygląda niewinnie. Inwestor, który chce sprawdzić ekipę na budowie, może po prostu przejść tę listę:

• wybór okna wyłącznie według najniższego Uw, bez sprawdzenia temperatury ościeży,
• osadzenie ramy w przypadkowym miejscu grubości muru, bez analizy przebiegu izoterm,
• sama piana bez warstwy wewnętrznej i zewnętrznej,
• nieodizolowane kotwy, konsole i stalowe parapety,
• odcięcie jedynej drogi nawiewu w pomieszczeniu z wentylacją grawitacyjną,
• ciężki pakiet szybowy bez sprawdzenia nośności zawiasów i okuć,
• przykrycie zawilgoconego muru nowym tynkiem, farbą lub parapetem bez usunięcia źródła wilgoci.

Jakie okna do budynku zabytkowego wybrać: drewno, PCV czy aluminium?

Wszystko zależy od wartości obiektu i miejsca, w którym ma stanąć okno. W reprezentacyjnej elewacji budynku wpisanego do rejestru konserwator najczęściej oczekuje drewna, bo w nim najłatwiej odtworzyć historyczne profile, podziały i detale.

Gdzie indziej bywa inaczej. W oficynach, elewacjach podwórzowych, częściach niewidocznych z ulicy i budynkach o mniejszej wartości detalu rozsądnym wyborem mogą być okna PCV, a aluminium sprawdza się tam, gdzie potrzebne są duże przeszklenia i smukłe profile.

Okna PCV

PCV ma swoje ograniczenia. Standardowe profile potrafią zmienić proporcje i głębokość historycznych elementów, a uszkodzony fragment zwykle oznacza wymianę całego elementu zamiast miejscowej naprawy. W zamian nie trzeba go malować, a profile wielokomorowe osiągają wymagane parametry cieplne. O izolacyjności nie świadczy przy tym liczba komór, tylko deklarowany współczynnik Uw całego okna.

Okna aluminiowe

Aluminium jest sztywne i dobrze znosi duże, ciężkie przeszklenia, pod jednym warunkiem: profil musi mieć przekładki termiczne. Nieizolowany metal tworzy bardzo silny mostek. Połączenie z murem wymaga tu równie starannego rozwiązania jak przy PCV, razem z kontrolą odwodnienia i stanu powłok.

Szyby, ramki dystansowe i ciężar skrzydła

Pakiet trzyszybowy obniża Ug, ale zwiększa ciężar i grubość skrzydła, co przy historycznych podziałach i delikatnych kwaterach bywa problemem. Często lepiej wychodzi kompromis: cieńszy pakiet z ciepłą ramką dystansową, zachowany podział i dopracowany montaż dają w zabytku więcej niż najgrubsza szyba w źle zaprojektowanym ościeżu. Ciepła ramka ogranicza mostek na obwodzie szyby i zmniejsza ryzyko skraplania się wody przy jej krawędzi.

Modele, które sprawdzają się przy modernizacji

Warunki Techniczne obowiązujące od 2021 roku wymagają, by Uw okien pionowych nie przekraczał 0,9 W/(m²K), a tryb postępowania dla konkretnego obiektu zabytkowego ustala się z konserwatorem i w procedurze budowlanej. Okna PCV w ofercie BUDVAR mieszczą się w tym limicie, z Uw od 0,57 do 0,85 W/m²K. Tam, gdzie liczy się smuklejsza sylwetka, dobrze przyjrzeć się modelowi T-Classic Slim o Uw 0,85 W/m²K. W budynkach o niższej randze ochrony, w których najważniejsze jest ograniczenie strat ciepła, T-Energy osiąga Uw 0,57 W/m²K. Wśród okien aluminiowych dobrym punktem wyjścia jest MB-79N z Uw 0,8 W/(m²K). Ostateczny wybór i tak zapada w uzgodnieniu z konserwatorem.

Co sprawdzić przy odbiorze prac i w pierwszym sezonie grzewczym?

Odbiór prac

Odbiór okien w zabytku nie kończy się na tym, czy skrzydła się domykają. Sprawdza się ciągłość uszczelnień wewnętrznych i zewnętrznych, odwodnienie, działanie okuć, pion i poziom ramy, przyleganie skrzydeł do uszczelek oraz to, czy nie uszkodzono tynku, opasek i parapetów. W budynku chronionym te elementy często same podlegają ochronie, więc rysa na opasce to nie jest drobiazg do zamalowania.

Kontrola od pierwszych dni użytkowania

Prawdziwy egzamin trwa przez cały pierwszy sezon.

Kontrolę zaczyna się od początku użytkowania, a nie po zimie. Od pierwszych tygodni regularnie mierzy się wilgotność powietrza w pomieszczeniach i ogląda narożniki ościeży oraz miejsca za meblami, a w sezonie grzewczym robi się to szczególnie często. Termowizję planuje się na okres, w którym różnica temperatur między wnętrzem a otoczeniem jest wystarczająco duża, czyli zwykle w chłodne miesiące. Ciemniejsze pasma na tynku, łuszcząca się farba przy parapecie albo poranne kropelki na krawędzi szyby oznaczają, że detal lub wentylacja wymagają poprawy, zanim zarodniki wnikną głębiej w tynk. Po zakończeniu sezonu warto zebrać pomiary i obserwacje w jedno podsumowanie. Pokaże ono, czy układ okna, muru i wentylacji działa tak, jak założono w projekcie.

Rola mieszkańców

Część odpowiedzialności spoczywa na mieszkańcach. Grzejnik zasłonięty ciężką zabudową albo zasłoną do podłogi nie ogrzeje powierzchni przy oknie, a szafa dosunięta do zimnej ściany nie pozwoli jej wysychać. Krótkie, intensywne wietrzenie, odsunięcie mebli od chłodnych przegród i zerkanie na higrometr to drobne nawyki, które chronią efekt wielomiesięcznych uzgodnień i prac.

Termomodernizacja budynku zabytkowego udaje się wtedy, gdy okno, mur i wentylację projektuje się jako jeden układ. Dobrze dobrane okna do budynku zabytkowego nie muszą być najcieplejsze na rynku, muszą za to pasować do muru. Kompletny projekt wymiany stolarki zawiera przekrój przez ościeże, położenie ramy, warstwy uszczelnienia, materiał parapetu i ocenę temperatury powierzchni. Bez tego przekroju nawet najlepsze okno nie ochroni ościeża przed wilgocią.
